Tipologia intervento
Vetrata sostenuta da mensole di vetro strutturale fissate alla trave di legno esistente
Dati
Ubicazione: –
Contesto: –
Facciata con travi in vetro strutturale: intervento, progetto, obiettivi architettonici e funzionali
Il sistema ha consentito di conservare il varco originario libero da ingombri metallici strutturali. Le travi di vetro sono pressoché invisibili dall’esterno.
Le lastre di vetro sono sostenute dalle pinne tramite ragni e rotulle, quindi con fissaggio puntuale. Ogni pinna di vetro costituisce una trave a mensola che regge la lastra di prospetto.
L’architettura originaria è rimasta sostanzialmente identica. I vetri strutturali interni sono solo minimamente percepibili. È possibile utilizzare del vetro extra-chiaro per rendere i vetri ancora meno visibili.
-

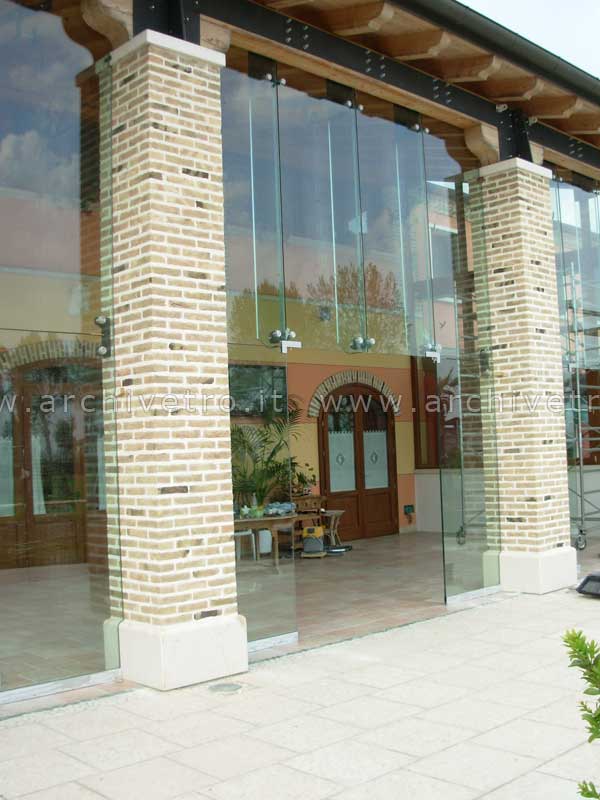

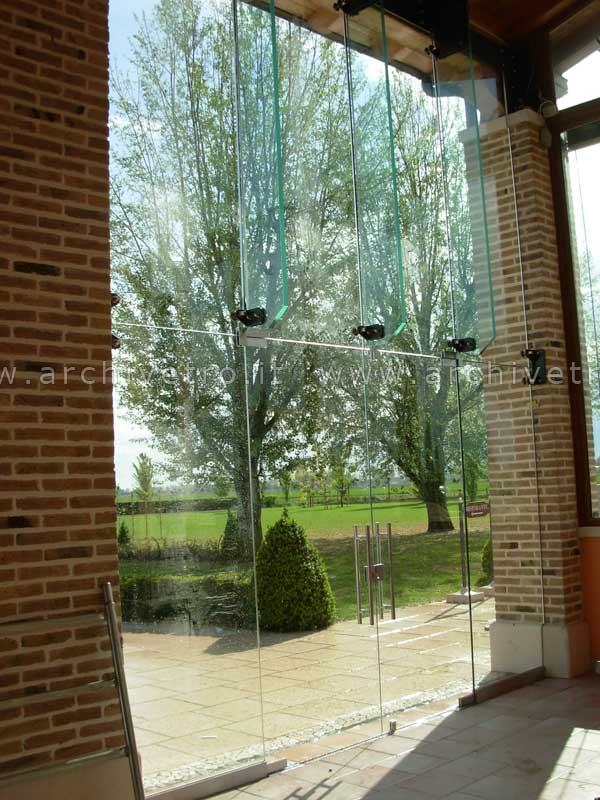

- Particolare del varco della porta battente
-

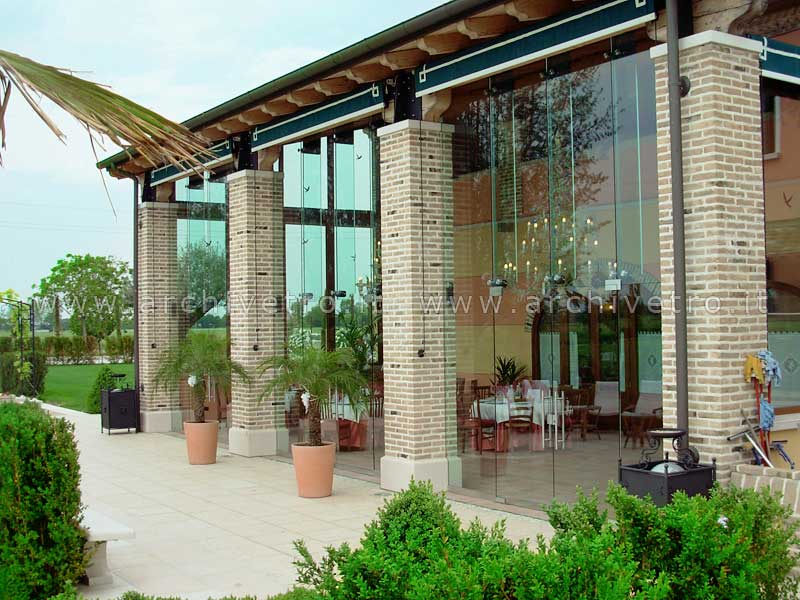

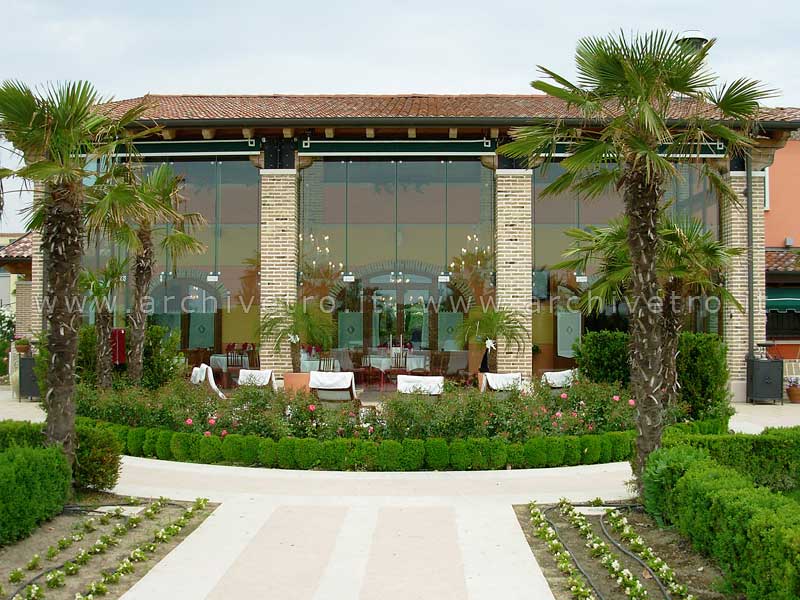

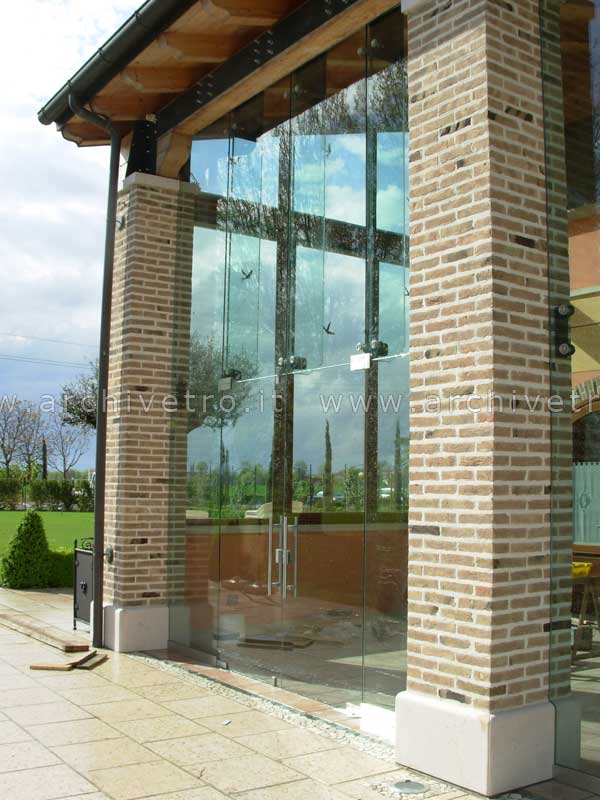

- Vista esterna senza tende oscuranti
-

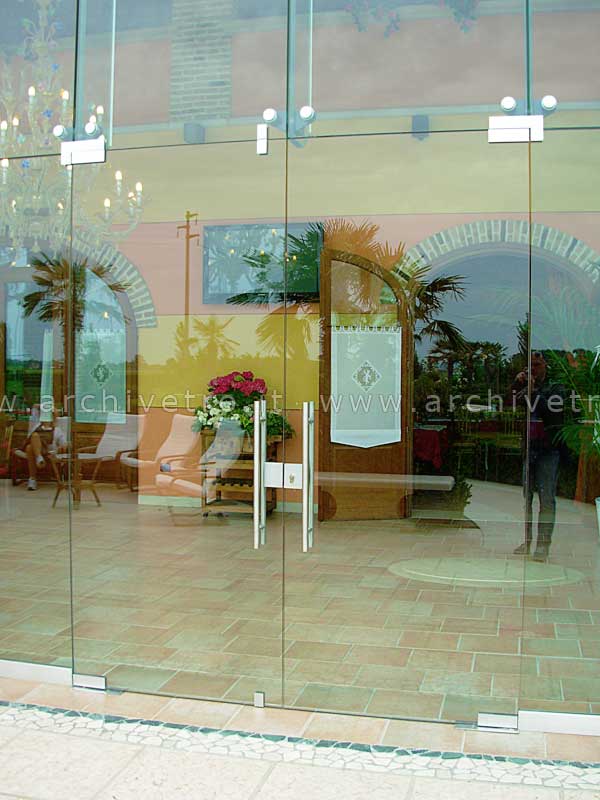

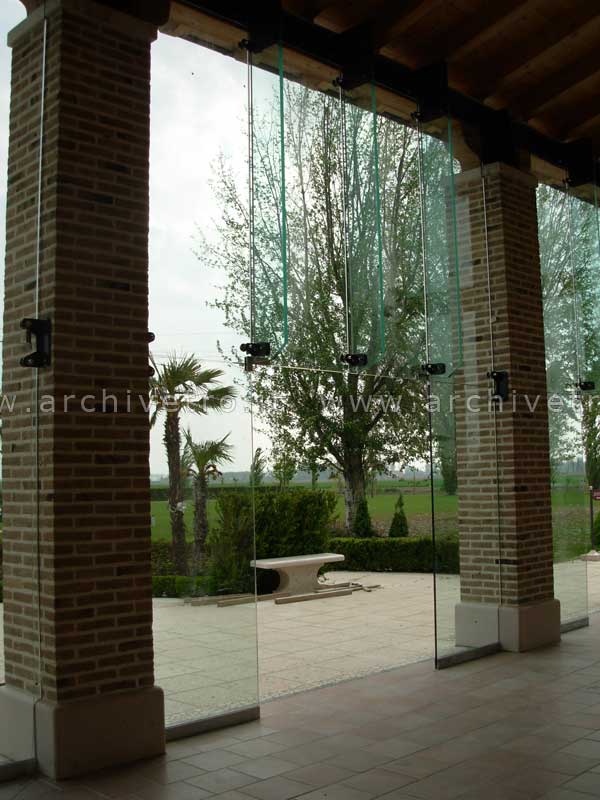

- Particolare della porta battente di vetro temperato posta in continuità rispetto ai vetri fissi laterali e superiori
-

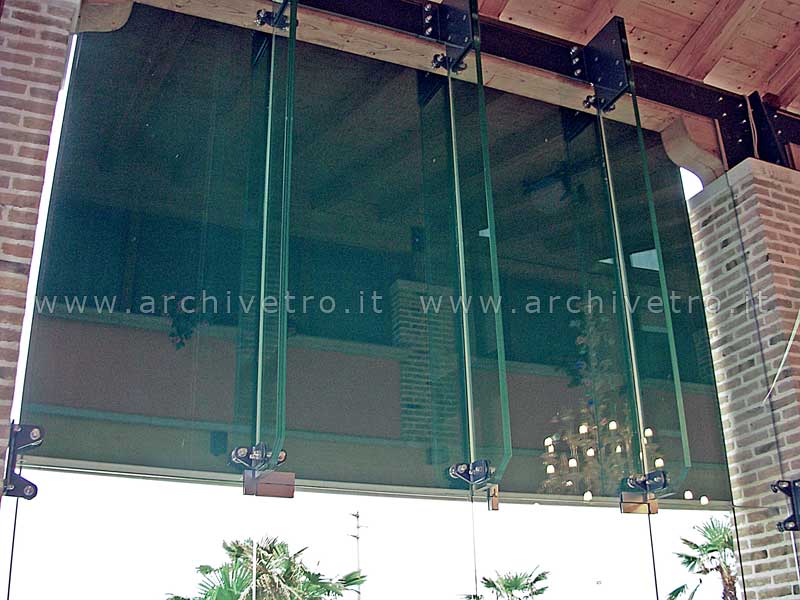

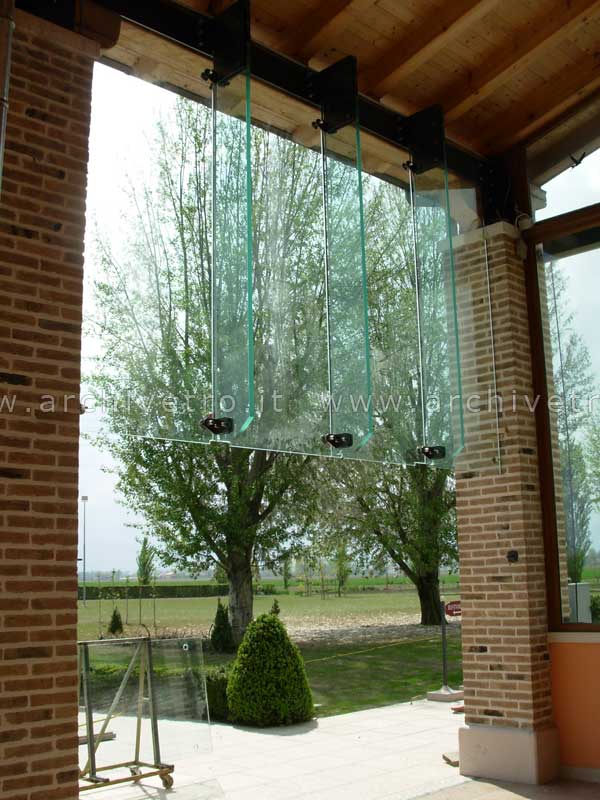

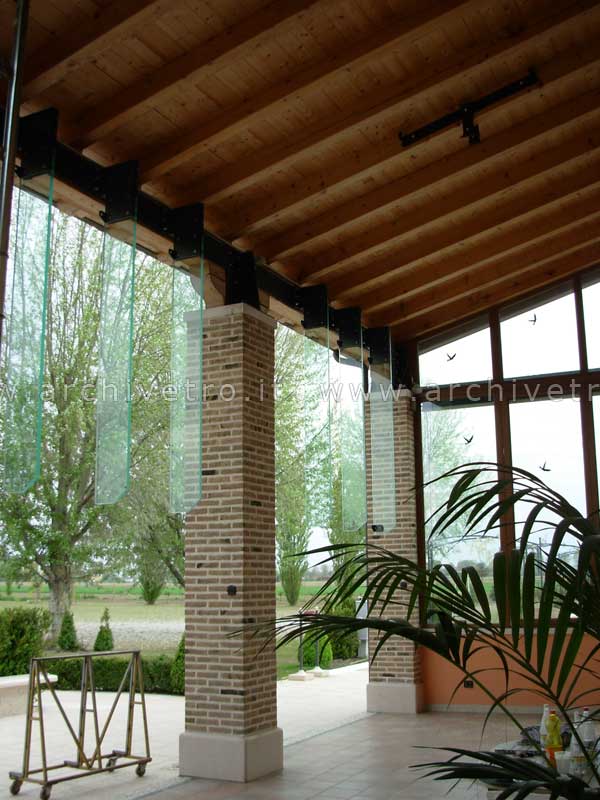

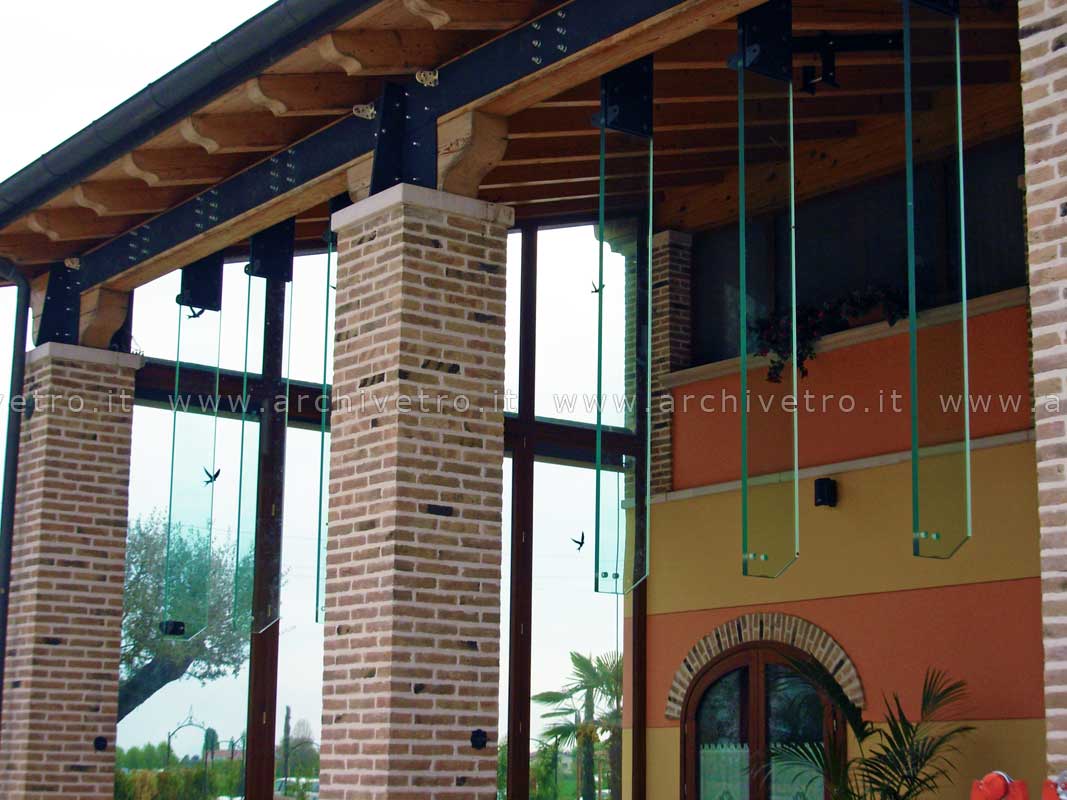

- Particolare delle mensole strutturali di vetro in fase di montaggio
-

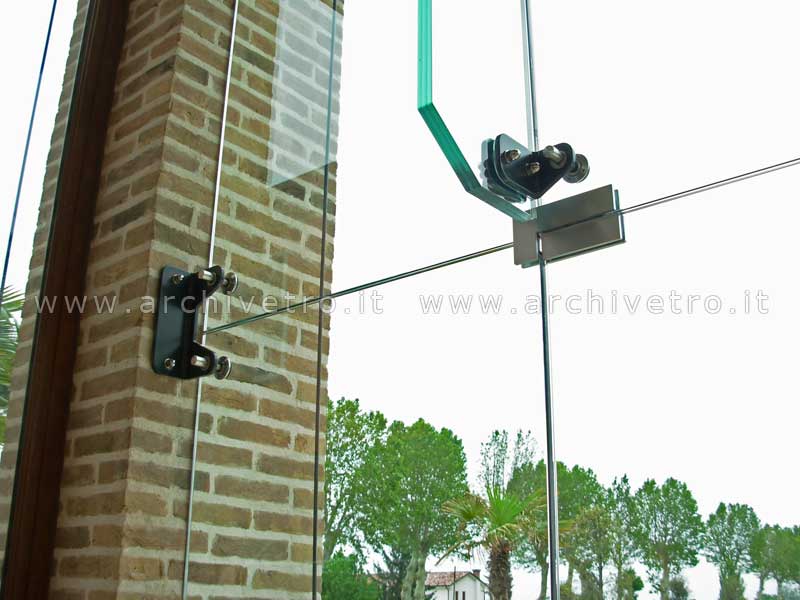

- Particolare del fissaggio della cerniera della porta di vetro alla mensola strutturale di vetro. Il fissaggio è stato appositamente progettato per l’applicazione.
-

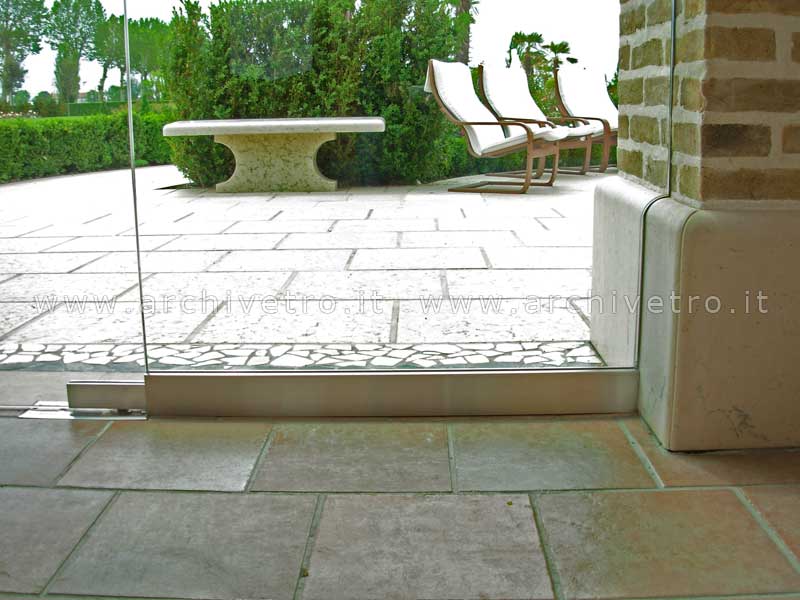

- Particolare dei vetri laterali sagomati secondo il profilo della colonna esistente.
-

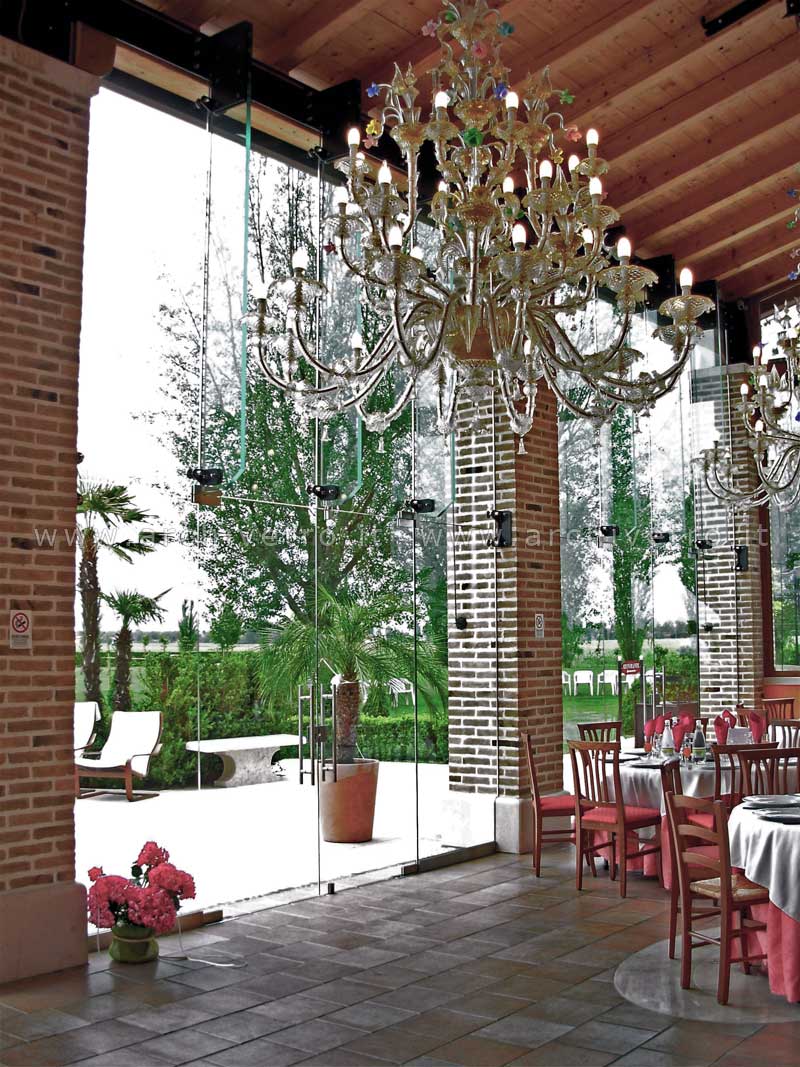

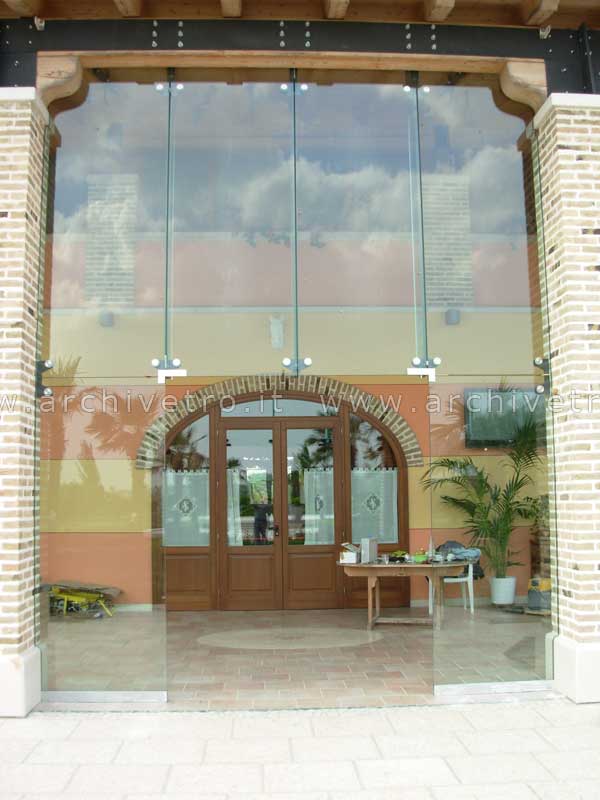

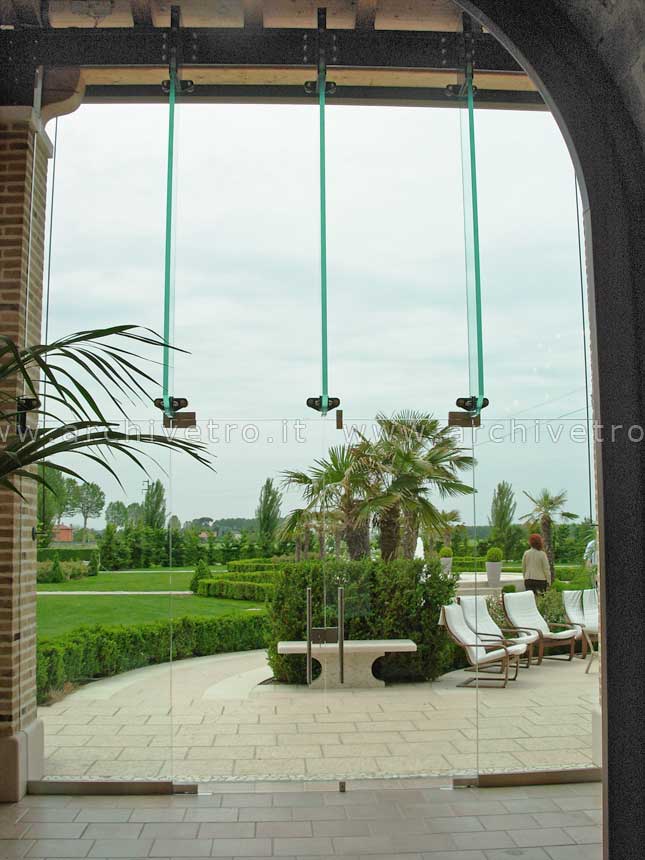

- Vista del prospetto interno delle facciate vetrate strutturali
-

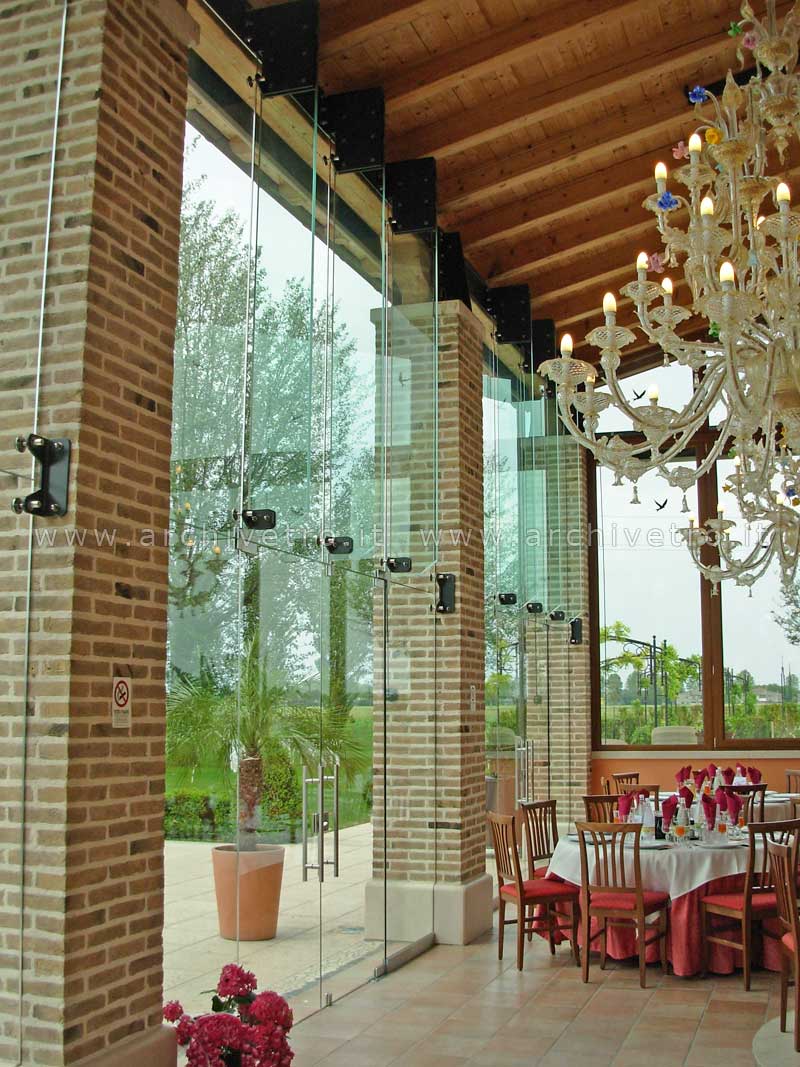

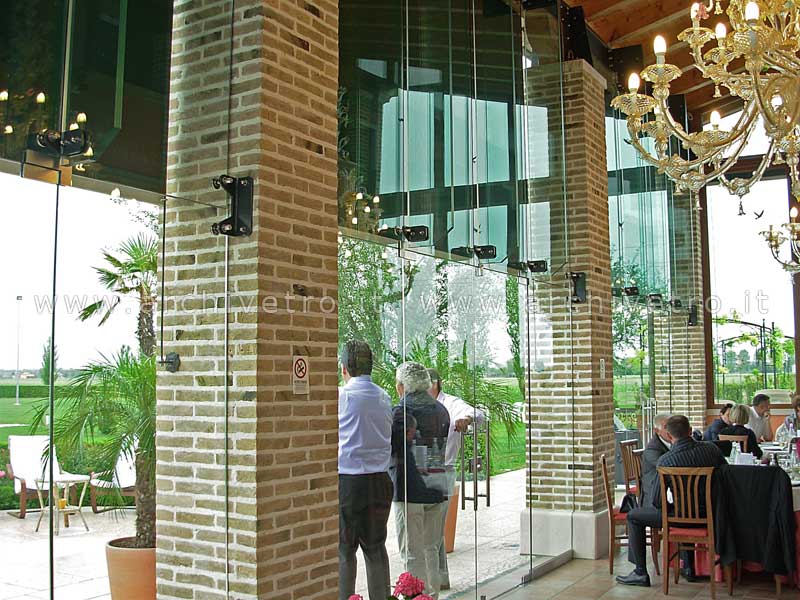

- Vista interna con evidenza dei ragni di fissaggio dei vetri. Sono stati ricavati mediante taglio laser in maniera da poter reggere i vetri esterni tramite rotulle.
