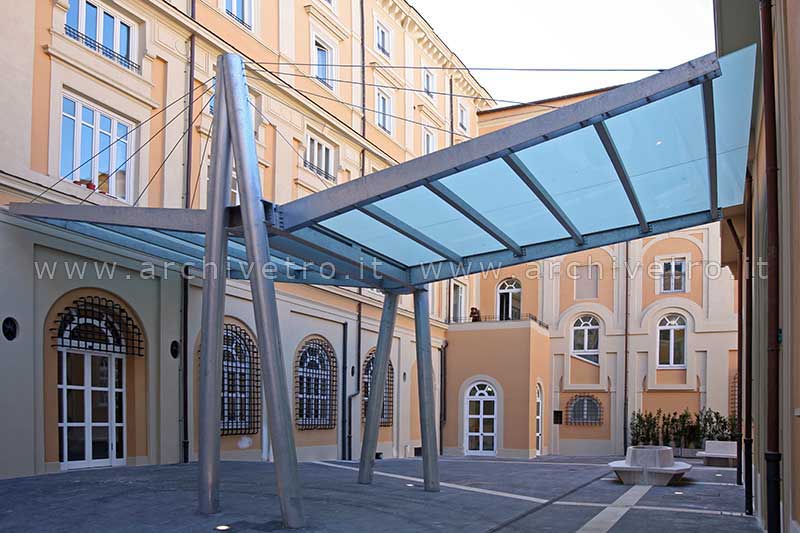

Pensiline in vetro e acciaio

Pensiline in vetro e acciaio

Pensiline in vetro e acciaio

pensiline in vetro e acciaio

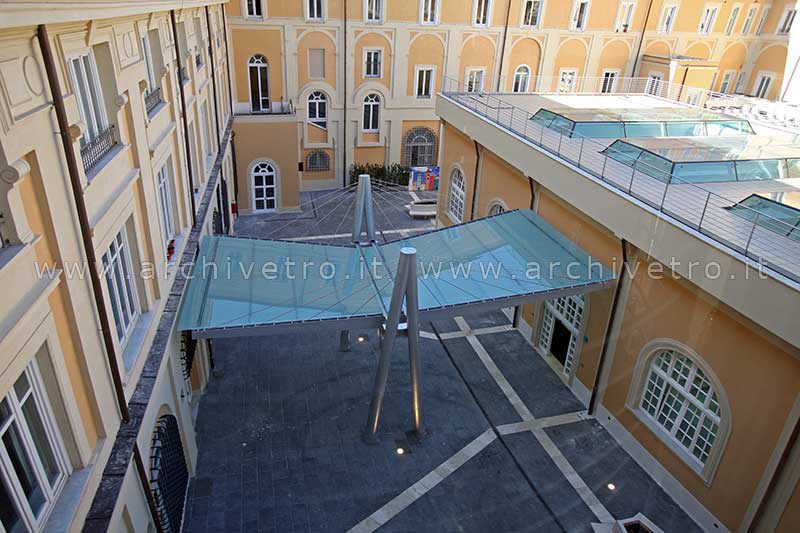

Pensilina in vetro e acciaio tirantata

Per pensiline in vetro e acciaio (dette anche tettoie in vetro), si intendono tutte quelle strutture rivestite con lastre di vetro che svolgono la funzione di riparare la zona sottostante dalle precipitazioni ed eventualmente dalla luce diretta tramite vetri semi-trasparenti.

La struttura può essere realizzata con vari materiali, generalmente è utilizzato l’acciaio comune , soprattutto per pensiline di grandi dimensioni. Per le pensiline di media e piccola dimensione, spesso la struttura portante è realizzata in acciaio inox o alluminio. In molte applicazioni, dove l’aspetto estetico è importante, le pensiline sono realizzate in vetro strutturale, cioè le strutture portanti sono costituite da pilastri e travi di vetro, spesso con l’ausilio di funi metalliche utilizzate come tiranti.

Link alle pagine di realizzazioni di pensiline in vetro:

Geometria delle pensiline in vetro

Le pensiline in vetro possono svilupparsi in qualunque forma si desidera, quindi anche con moduli a geometria irregolare; i limiti, soprattutto quelle in cui le strutture portanti sono di vetro, possono essere solo quelli determinati dalle restrizioni d’uso del vetro stesso.

Tipologie di vetro

Il vetro da utilizzare per questa applicazione può essere di diversi tipi; è infatti possibile utilizzare dei normali stratificati commerciali, quando le strutture portanti sono di tipo metallico e il vetro poggia su tutti i lati; in alternativa, vetri temperati e stratificati con adeguato intercalare in PVB o similari quando sono richieste condizioni di carico più estreme o quando il vetro non poggia su tutto il perimetro o il sistema di fissaggio dei vetri è di tipo puntuale.

È possibile l’utilizzo di vetri strutturali, quando cioè parte dei carichi sono interamente assorbiti dal vetro strutturale che di fatto costituisce un componente essenziale alla stabilità strutturale dell’intera pensilina. L’utilizzo del vetro strutturale può essere di diversi tipi, dalla semplice lastra di vetro strutturale installata a mensola con cavi di ritegno, o da vetro strutturale impiegato in forma complessa, strutturato cioè con altri elementi portanti di materiale diverso o anch’essi di vetro strutturale.

Struttura delle pensiline in vetro

La struttura di sostegno delle pensiline in vetro e acciaio deve essere staticamente verificata, così pure il vetro tramite apposite tabelle o diagrammi disponibili, quando l’impiego è di tipo comune; quando invece il vetro viene utilizzato in maniera strutturale, è opportuno calcolarlo tramite modelli FEM sulla base di dati sperimentali. Spesso, alla struttura di carpenteria, ridotta all’essenziale, viene sovrapposto un reticolo secondario di profili di alluminio; detti profili, in genere sono quelli appartenenti a un sistema per facciate continue, completi quindi di apposite guarnizioni e canali per convogliare le eventuali infiltrazioni di acqua piovana.

Come indicato precedentemente, la struttura può essere anche realizzata da elementi di vetro strutturale, tipo travi di vetro strutturale (comunemente denominate pinne di vetro, travi di vetro strutturale, ecc.)

Appoggio

Gli appoggi utilizzabili per l’applicazione di vetro su pensiline metalliche sono di vario tipo: in genere se poggiate sull’intero perimetro, tra le lastre di vetro e la struttura portante viene interposta una guarnizione continua che deve essere un elastomero di adeguata durezza; per il resto valgono le regole utilizzate per l’impiego del vetro strutturale e puntuale. In ogni caso è da valutare sempre l’effetto di stress termico.

Giunti

Il giunto tra le lastre deve essere particolarmente curato e progettato in funzione della sagoma e della grandezza delle lastre, varia secondo ogni tipo di applicazione.
